Bodø hensetting

Foto av Bodø hensetting

Bodø hensetting Foto: Jernbanedirektoratet

På denne siden:

Hvor ligger hensettingsområdet?

Strekning: Trondheim S–Bodø, Nordlandsbanen.
Avstand fra Trondheim: 728,75 km.

Adresse
Eilert Smiths vei 1 0975 Oslo
Vis veibeskrivelse:
Vis veibeskrivelse til fots Du forlater nå nettstedet Vis veibeskrivelse Du forlater nå nettstedet
Se kartplassering i Google Maps

Kontaktinformasjon

Elise Sivertsen

Operativ leder hensetting

Sportabell

Spor Plattform Merknader
Navn Type Lengde (m) Kryssingsspor-
lengde (m)		 Forlenget (m) Lengde (m) Høyde (m) Bredde (m)
1 Hovedtogspor 403 366   341 760 8

Mellomplattform

Dekker spor 1 og 2
1 Hovedtogspor 294
2 Togspor 403 373
3 Togspor 465 429
4 Togspor 386 420 720
5 Øvrige spor 399
7 Togspor 342
14 Øvrige spor 445
15 Øvrige spor 93
16 Øvrige spor 227
37 Øvrige spor 158
38 Øvrige spor 161
39 Øvrige spor 71
40 Buttspor 377           PLO
46 Øvrige spor 226
47 Øvrige spor 236
53 Buttspor 110

Hensettingskapasitet

Spor Hensettings-
lengde (m)		 Antall 110 m
hensettingsplasser		 KL-anlegg Serviceplattform Sportilgang med bil Toalettømming til stasjonært anlegg Vannfylling Togvarmeanlegg Merknader om begrensninger og funksjoner
5 428 3
14 270 2     X   X X
16 98 -     X     X
17 79 -           X
37 158 1
38 161 1
39 71 -
46 100 -
47 210 -

Togvarmeanlegg

Anleggsnr. Kapasitet (kVA) Postnr. Internnr. Dekning (spornr.) Spenning (V) Frekvens (Hz) Ytelse (A)
EL-TVA-000029 60
EL-TVA-000071 44
EL-TVA-000143 2000
EL-TVA-000144 100

Sporplan

Last ned sporplanen

Bilder fra anlegget

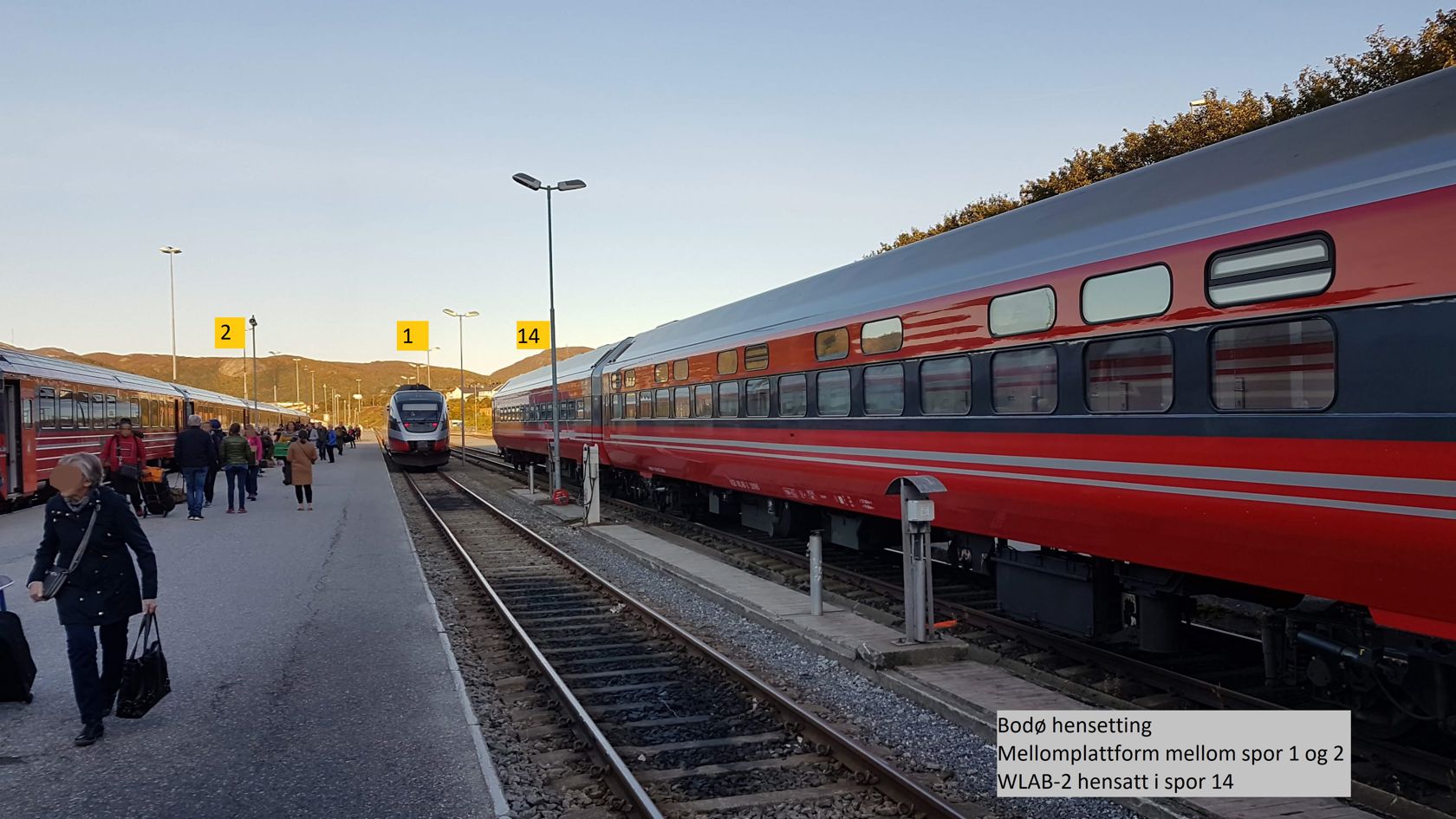

Mellomplattform og spor 14.

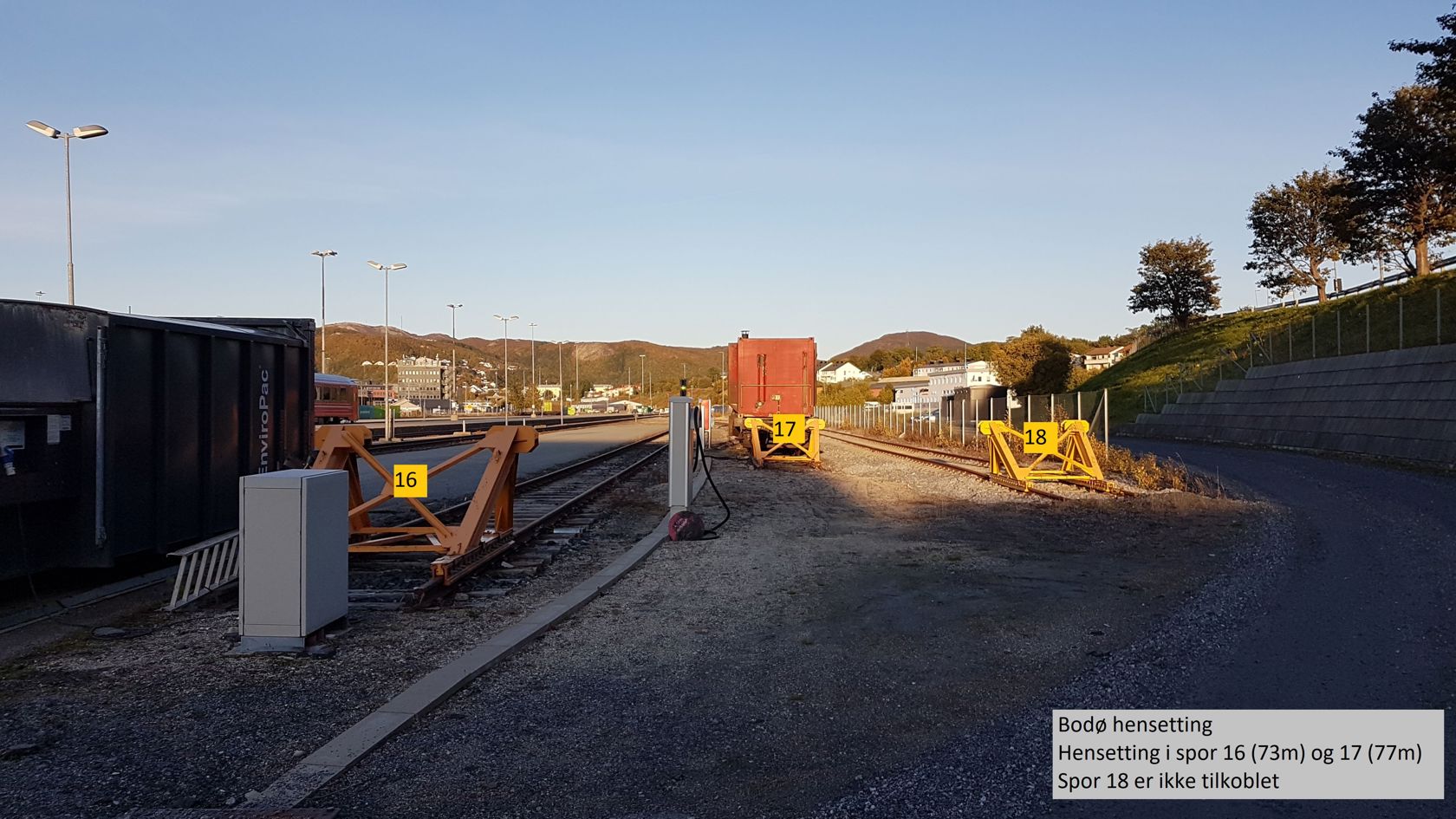

Spor 16 og 17. Spor 18 er ikke tilkoblet.

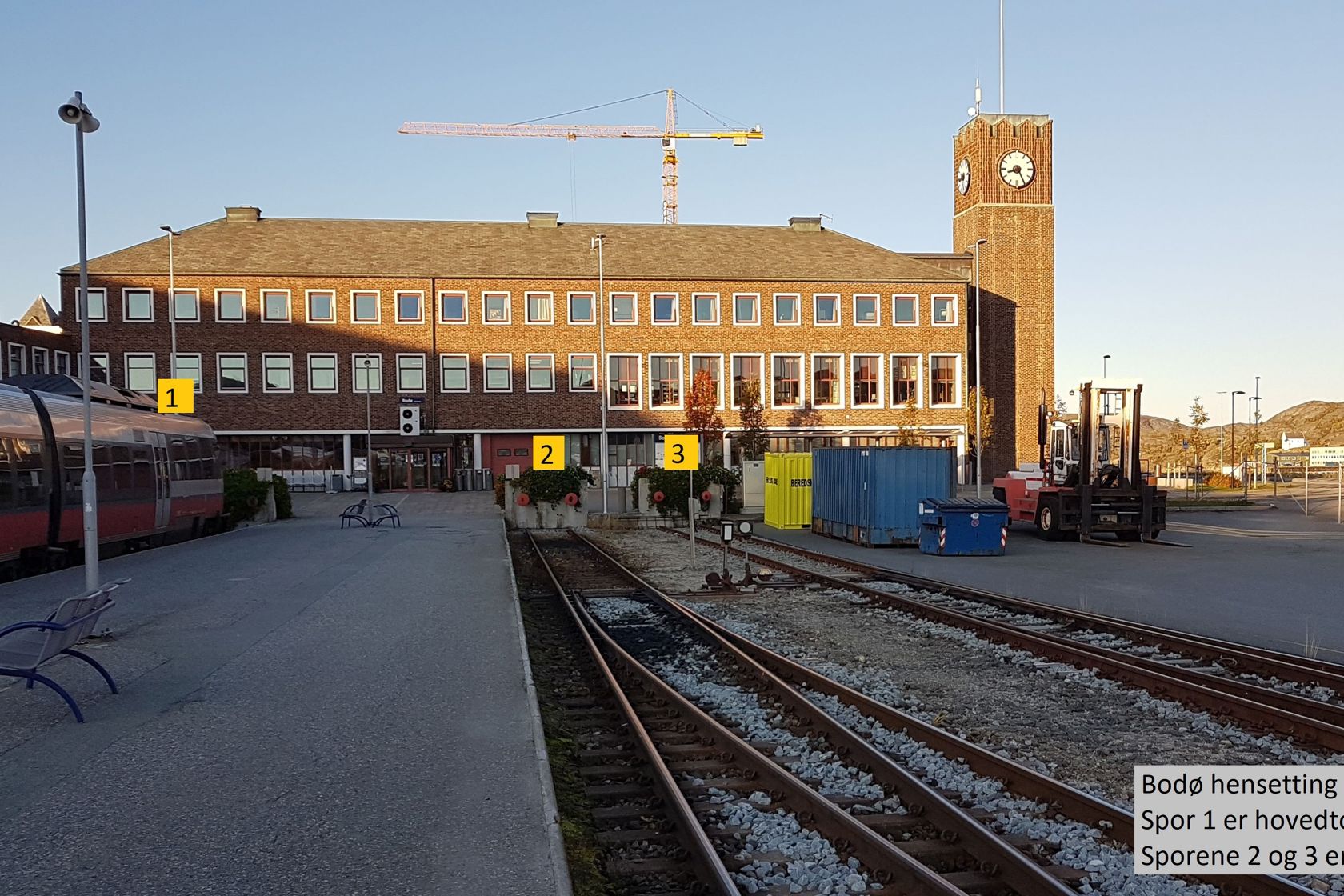

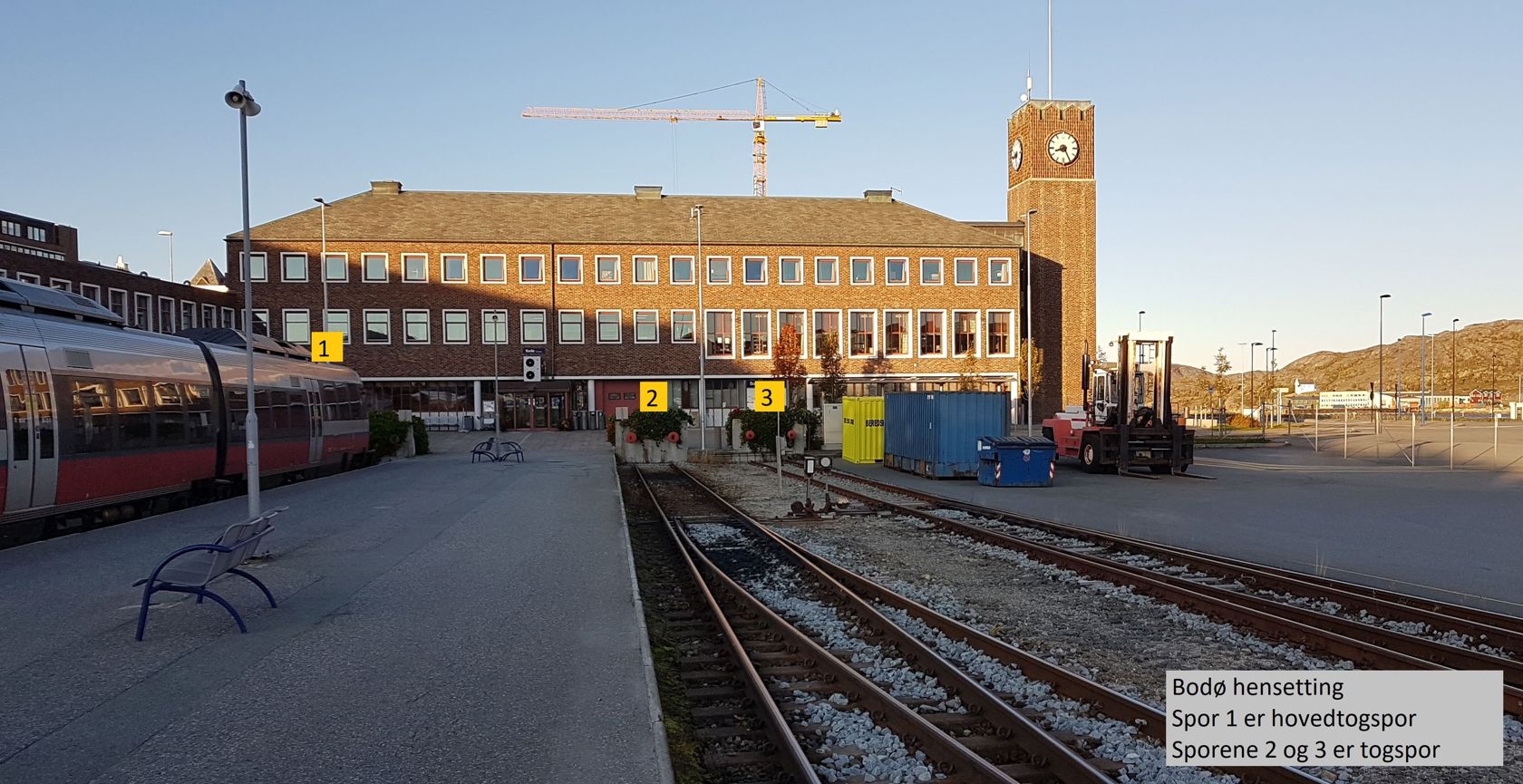

Spor 1 er hovedtogspor.

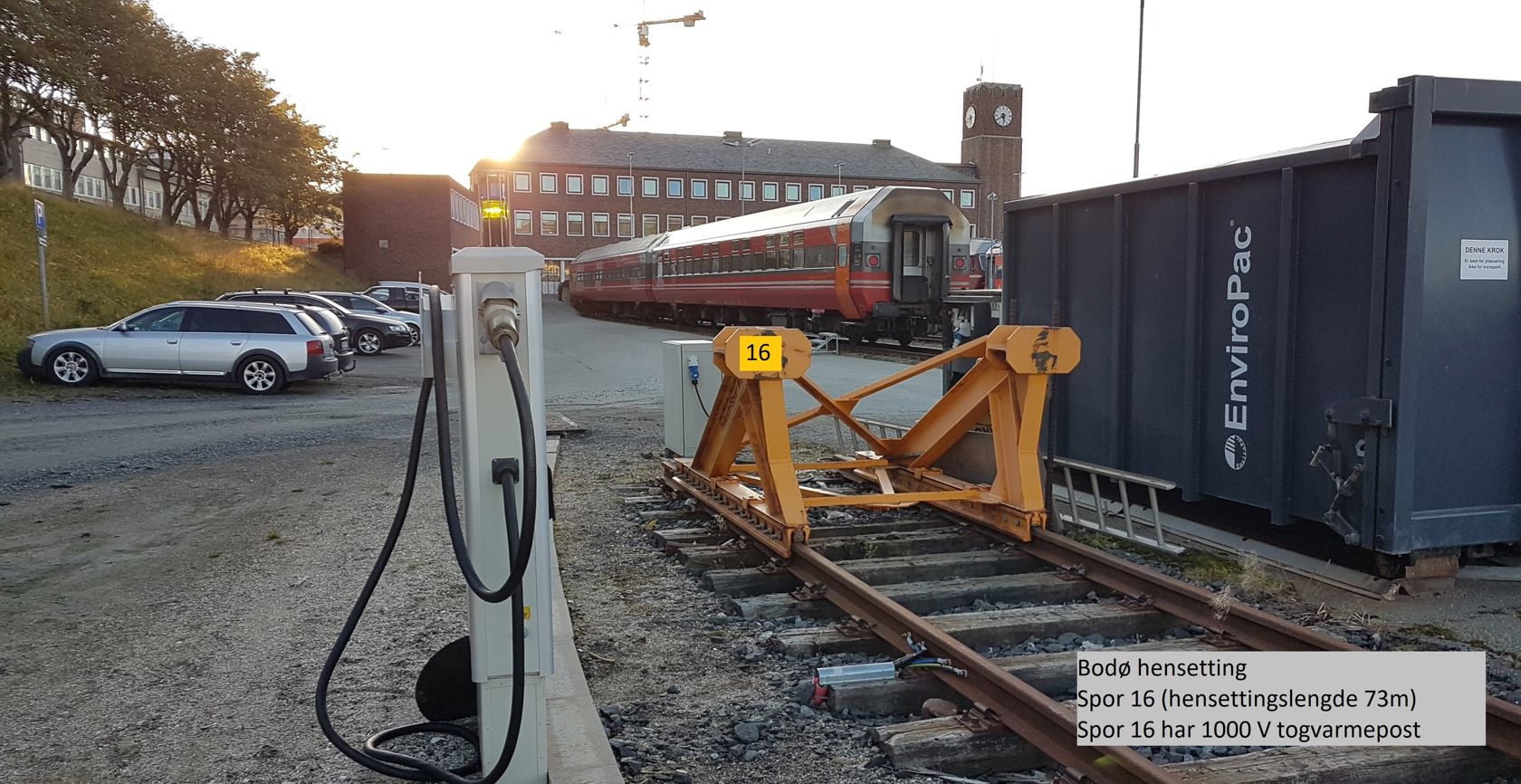

Spor 16 med 1000 V varmepost.
